Comment différencier les chaînes ISO et DIN ?
Sur le marché européen, deux normes principales coexistent pour la fabrication des chaînes destinées aux guindeaux :
-
La norme ISO 4565
-
La norme DIN 766
Parmi ces deux, la norme DIN est la plus couramment utilisée.
Comment identifier le bon modèle de chaîne ?
-
Référez-vous à la documentation du fabricant du guindeau
Le modèle de chaîne requis est souvent indiqué dans la notice technique ou gravé sur le barbotin du guindeau. -
En l'absence de documentation : prenez des mesures précises
Mesurez :-
Le diamètre du fil (épaisseur de l’acier)
-
La longueur intérieure d’un maillon de chaîne
Ces dimensions sont essentielles pour déterminer la norme de la chaîne.
-

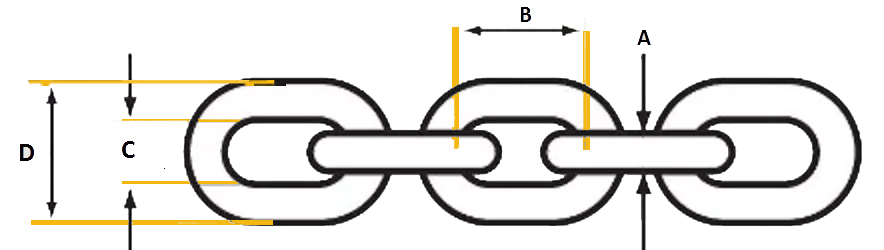

Dimensions des chaînes ISO
| ADiamètre (mm) | B Pas (mm) | C Largeur intérieure (mm) | D Largeur extérieure (mm) |
|---|---|---|---|
| 6 | 18 | 8,10 | 21,60 |
| 7 | 21 | 9,45 | 25,20 |
| 8 | 24 | 10,80 | 28,80 |
| 10 | 30 | 13,50 | 36,00 |
| 12 | 36 | 16,20 | 43,20 |
| 14 | 42 | 18,90 | 50,40 |
| 16 | 48 | 21,60 | 57,60 |
| 18 | 54 | 24,30 | 64,80 |
| 20 | 60 | 27,00 | 72,00 |
| 22 | 66 | 29,70 | 79,20 |
Dimensions des chaînes DIN
| A Diamètre (mm) | B Pas (mm) | C Largeur int. (mm) | D Largeur ext. (mm) |
|---|---|---|---|
| 6 | 18,5 | 7,20 | 20,40 |
| 7 | 22 | 8,40 | 23,80 |
| 8 | 24 | 9,60 | 27,20 |
| 10 | 28 | 12,00 | 36,00 |
| 11 | 31 | 13,20 | 40,00 |
| 13 | 36 | 15,60 | 47,00 |
| 14 | 41 | 16,80 | 50,00 |
| 16 | 45 | 19,20 | 58,00 |
| 18 | 50 | 21,60 | 65,00 |
| 20 | 56 | 24,00 | 72,00 |
