Référence: DR010
Marque: R&D Marine
Absorption chocs et vibrations
Élément en polyuréthane moulé absorbant chocs, vibrations, bruits et poussée de ligne d’arbre. Isolation électrique intégrée. Fourni avec visserie complète.Nos accouplements semi-élastiques sont conçus pour protéger la ligne d’arbre et améliorer le confort de fonctionnement des moteurs marins jusqu’à 230 CV à 100 tr/min sur l’arbre. Fabriqués en polyuréthane moulé de haute qualité, ils absorbent efficacement les chocs, vibrations et bruits, tout en isolant électriquement la ligne d’arbre.
Ils sont livrés avec toute la visserie nécessaire et disposent d’une large gamme d’adaptateurs et entretoises sur demande pour s’adapter à votre installation spécifique.
Il y a 21 produits.
Référence: DR010
Marque: R&D Marine
Référence: DR029
Marque: R&D Marine
Référence: DR026
Marque: R&D Marine
Référence: DR002
Marque: R&D Marine
Référence: DR013
Référence: DR017
Marque: R&D Marine
Référence: DR001
Marque: R&D Marine
Référence: DR043
Marque: R&D Marine
Référence: DR004
Marque: R&D Marine
Référence: DR009
Marque: R&D Marine
Référence: DR007
Marque: R&D Marine
Référence: DR014
Marque: R&D Marine
Référence: DR020
Marque: R&D Marine
Référence: DR033
Marque: R&D Marine
Référence: DR022
Marque: R&D Marine
Référence: DR012
Marque: R&D Marine
Référence: DR003
Marque: R&D Marine
Référence: DR006
Marque: R&D Marine
Référence: DR025
Marque: R&D Marine
Référence: DR032
Marque: R&D Marine
Référence: DR044
Marque: R&D Marine
| DR013 – 3 CV/100 tr/min – Ø tourteau 90 mm. DR007 – 3 CV/100 tr/min – Ø tourteau 101,6 mm. DR012 – 10 CV/100 tr/min – Ø tourteau 127 mm. DR014 – 3 CV/100 tr/min – Ø tourteau 101,6 mm. DR020 – 5 CV/100 tr/min – Ø tourteau 101,6 mm. DR009– 13 CV/100 tr/min – Ø tourteau 127 mm. DR025 – 28 CV/100 tr/min – Ø tourteau 146 mm. DR003 – 20 CV/100 tr/min – Ø tourteau 146 mm. DR044 – 8 CV/100 tr/min – Ø tourteau 127 mm. DR032– 37 CV/100 tr/min – Ø tourteau 146 mm. |
DR006 – 20 CV/100 tr/min – Ø tourteau 146 mm. DR033 – 37 CV/100 tr/min – Ø tourteau 146 mm. DR010– 13 CV/100 tr/min – Ø tourteau 127 mm. DR026 – 28 CV/100 tr/min – Ø tourteau 146 mm. DR017 – 40 CV/100 tr/min – Ø tourteau 184,2 mm. DR029– 20 CV/100 tr/min – Ø tourteau 127 mm. DR002 – 3 CV/100 tr/min – Ø tourteau 101,6 mm. DR022 – 65 CV/100 tr/min – Ø tourteau 228,6 mm. DR004 – 8 CV/100 tr/min – Ø tourteau 101,6 mm. DR043 – 5 CV/100 tr/min – Ø tourteau 101,6 mm. DR001 – 5 CV/100 tr/min – Ø tourteau 101,6 mm. |
Procédure d’alignement moteur – ligne d’arbre :
Alignement initial :
À l’aide de deux tourteaux, alignez approximativement le moteur et la ligne d’arbre sans monter l’accouplement élastique.
Fixation provisoire :
Boulonnez l’alignement entre les deux tourteaux selon le serrage recommandé.
Vérification de l’alignement :

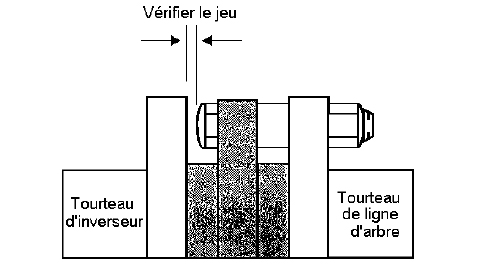

Installez des cales d’épaisseur entre la tête de boulon rouge et le tourteau de l’inverseur.
Utilisez toujours la même tête de boulon rouge pour toutes les mesures.
Répétez l’opération quatre fois à 90° d’intervalle, en faisant tourner l’arbre à chaque fois.
Contrôle de l’uniformité :
Si l’épaisseur est identique dans toutes les positions, le moteur est correctement aligné.
Écart maximum recommandé : 0,25 mm (0,010")
Vérification après mise en température :
Démarrez le moteur pour mettre en température le compartiment moteur.
Vérifiez à nouveau l’alignement et les tolérances après chauffe.

serrage recommandé :
3/8" UNF : 40 Nm
M10 : 50 Nm
7/16" UNF : 81 Nm
M12 : 108 Nm
1/2" UNF : 100 Nm
5/8" UNF : 210 Nm
3/4" UNF : 366 Nm
Calcul de puissance équivalente (CV pour 100 tr/min) :
CV pour 100 tr/min=100×P×Rn\text{CV pour 100 tr/min} = \frac{100 \times P \times R}{n}CV pour 100 tr/min=n100×P×R
Exemple : moteur P = 120 CV, n = 2000 tr/min, réduction R = 2 → CV = 12
Caractéristiques principales :
Matière : Polyuréthane
Absorption chocs, vibrations, bruits et poussée de ligne
Isolation électrique
Fourni avec visserie complète
Pour moteurs jusqu’à 230 CV
Large gamme d’adaptateurs et entretoises sur demande
